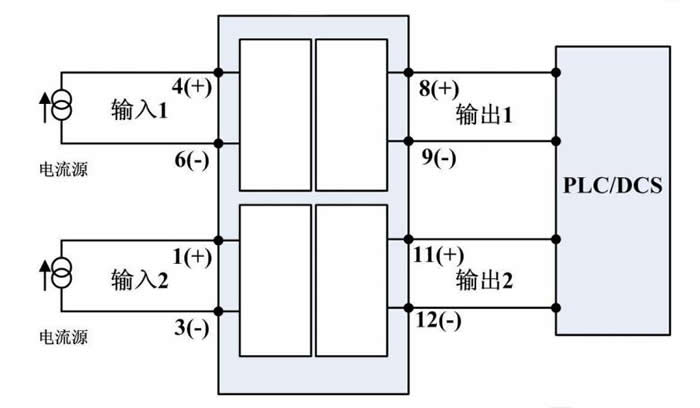

無源信號隔離器顧名思義就是不需要外接電源的信號隔離器。那么這個儀表是怎么工作的呢？其實是利用輸入回路中的電流信號對該儀表進行供電，回路電流通常是4～20mA標準信號，型號有TH-A-A420-A420、TH-A-2A420-2A420。無源信號隔離器如何接線詳見下圖：

此外也介紹一款與無源信號隔離器有相識的儀表：無源配電隔離器。這款儀表本身沒有獨立的工作電源，又如何為提供DC24V的配電呢？此產品的奇妙之處就是利用輸出回路中的電流信號對儀表供電，回路電流通常是4～20mA標準信號。輸出端還要為輸入端提供電能作為輔助電源，即為配電電壓，該電壓供各種變送器使用。型號有THD-A-A420-L420、THD-A-2A420-2L420
