二次儀表常用以指示、記錄或計算來自一次儀表的測量結果，在安裝數顯表這樣的二次儀表時，常會遇到接線方面的問題。數顯表的接線一般分為三部分：輸入、輸出和電源。

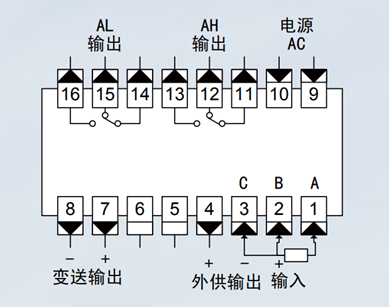

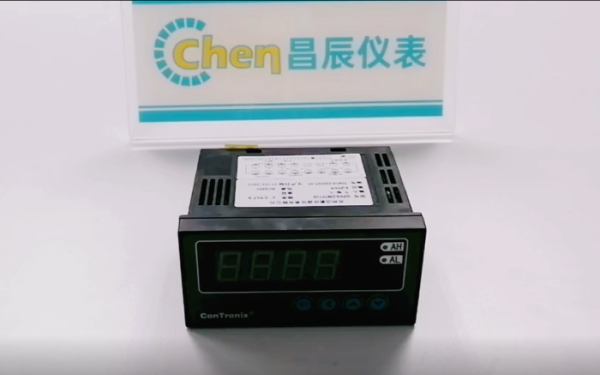

比如上圖這臺單通道數顯表，電源部分接9、10端子，直流供電的話10端子接正，9端子接負。輸入部分接1~4端子，熱電阻信號接123端子，同色線接2和3端子。

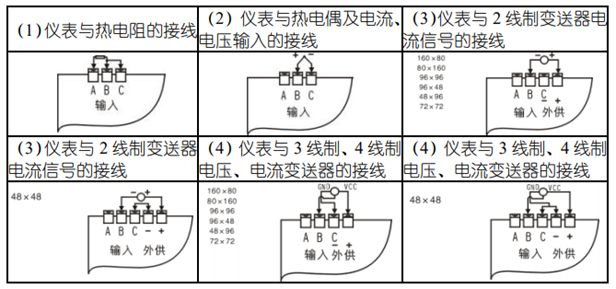

熱電偶、電流、電壓信號接2+3-端子；二線制變送器電流信號接4+2-端子;三四線制電壓、電流變送器接2、3、4端子，信號+接2，信號-和電源-或者是公共-接3，電源+接4端子。輸出部分2組繼電器輸出接11~16端子，其中12和15是公共端，11和14是常閉端，13和16是常開端。變送輸出接7+8-端子。

對于其他類型的二次儀表，還會有接點輸入、控制輸出、通訊輸出等功能，可根據儀表上的接線圖接線。
