單通道儀表選型指南

熱工表泛指用于常用熱工量測量及控制的儀表。常用熱工量一般包括溫度、濕度、壓力、液位、物位及成分等。

單通道熱工表包括5個系列產品，主要的差別在測量精度，測控速度及可選配的功能方面。

● CHK6是通用經濟型。標配2點報警輸出和變送器電源，可選配變送輸出。滿足精度要求為0.5級的顯示、報警和變送的應用。

● CHT系列是標準型，精度等級為0.2級，滿足絕大部分的應用要求。

● CHW系列是標準型，與CHT不同之處在于輸入信號為萬能輸入,可通過設置選擇。

● CHEW系列是高精度兼快速測控型。

● CHK系列是增強型，可選配1點外部開關量輸入。

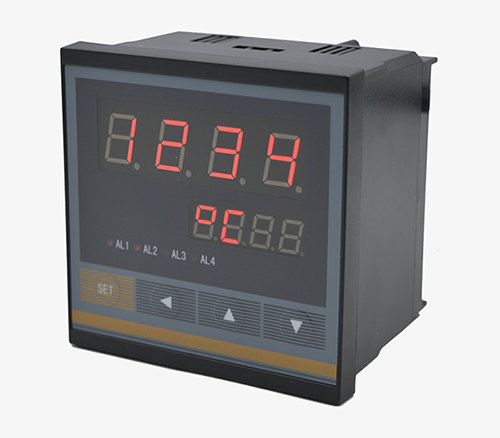

CHW萬能輸入型數顯表的基本性能

■0.2級精度，測控速度每秒10次。顯示范圍-1999~9999。

■雙四位數碼管顯示（主顯示+第二顯示），其中第二顯示可供顯示工程量單位、報警值等信息。

■模擬量萬能輸入，通過設置選擇。

■可選配1-4點報警輸出。11種報警方式：測量值上（下）限、偏差上（下）限、偏差絕對值上（下）限、故障報警七種基本報警方式和待機上（下）限、待機偏差上（下）限。

■10段折線修正功能

■可選配通訊、變送

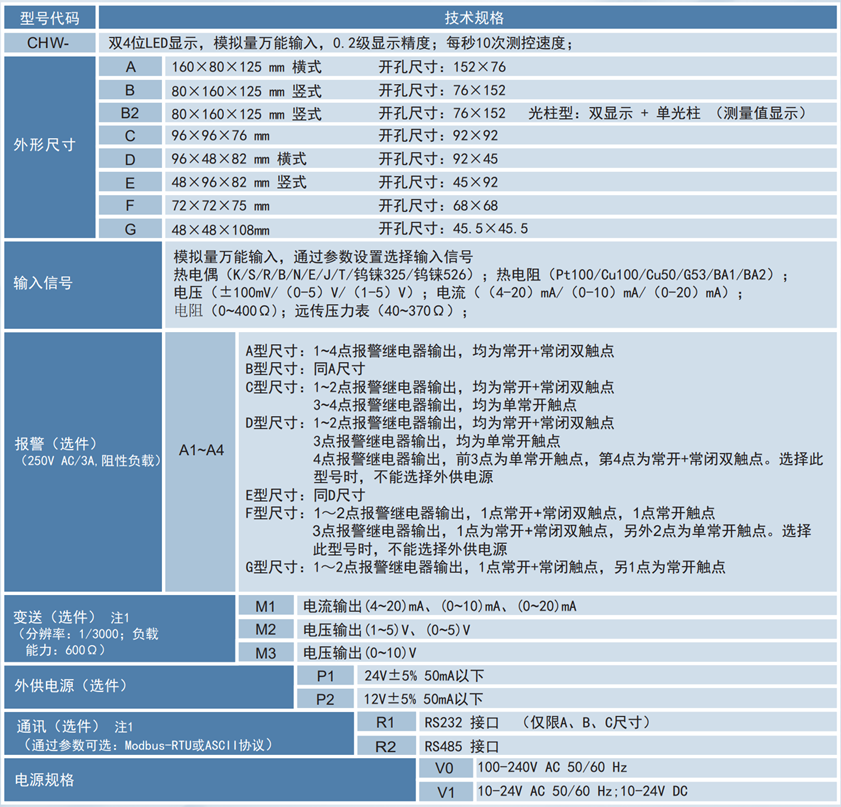

CHW萬能輸入型數顯表的選型代碼

注1：同時需要變送和通訊功能時：

   a）A、B、C尺寸支持同時選變送和通訊功能；

   b）D、E尺寸受端子數限制，同時選變送和通訊功能時不能有外供及第4報警；

   c）F尺寸受端子數限制，同時選變送和通訊功能時不能有外供及第3報警；

   d）G尺寸受端子數限制，同時選變送和通訊功能時不能有外供；

詳細產品選型樣冊請點擊下載 CHW萬能輸入數顯表.pdf

產品說明書請點擊下載CHW單通道數顯表使用說明書.pdf
