CH-USB485FP通訊轉換器的基本性能

■ 通訊轉換器是測控系統(tǒng)的核心部件，CH-US485FP是針對CH系列智能數顯表產品的要求而設計的，為保證通訊速度，抗干擾和保護達到設計要求，推薦使用本產品與儀表配套。

■ 實現(xiàn)RS485到USB的轉換,適用于高速通訊的使用環(huán)境，最高波特率可達到2Mbps。

■ 全隔離，高抗干擾能力，多重保護功能。

■ 需獨立AC100V～240V供電。

■ 傳輸距離：1200米（雙絞線、低速通訊）。

■ 輸入輸出接口：

   輸入通訊線外部接口：Type A接頭公口

   輸出接口：A，B，GND端子

■ 外形尺寸：122×82×35 mm

■ 隨機附件：USB接口通訊線1條、120歐精密電阻1支

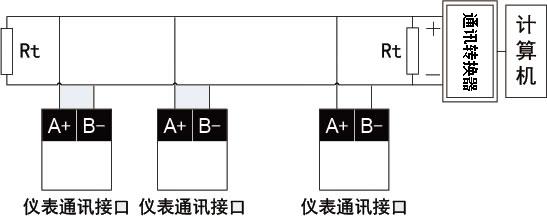

CH-USB485FP通訊轉換器的接線示意圖

注意：儀表與CH-USB485FP連接建議使用屏蔽雙絞線。

      Rt為120Ω終端電阻。

詳細產品介紹請點擊下載 CH-USB485FP通訊轉換器.pdf

產品說明書請點擊下載 CH-USB485FP通訊轉換器使用說明書.pdf
