WHA-96BDE型直流電能表，也叫直流電度表是昌辰儀表的一款明星產品，是測量直流系統中的用電量，充電量和放電量都可以計量，也可以帶RS485通訊，在電腦中讀出。

信號輸入

電流：直接輸入電流0~10Adc ,超出10Adc需外接分流器（將大電流轉換成75mVdc）

電壓：直接輸入電壓0~1000Vdc ,超過1000Vdc需外置直流電壓傳感器

輸出：RS485通訊接口（Modbus-RTU）協議

工作電源：AC220V、DC24V、DC48V、DC12V或其它特殊規格。

WHA-96BDE直流電能表的功能介紹

*五位LED數碼管顯示，電能量程可轉換，小數點自動移位；

*測量并切換顯示直流電流、電壓、功率、正反向直流電能；

*可選配 RS485 或 RS232 通訊接口（Modbus-RTU）協議，從設備地址、波特率可通過前面板按鍵設置；

*母線電流等級可直接設置；

*可選配一路繼電器報警輸出，一路模擬量變送輸出；

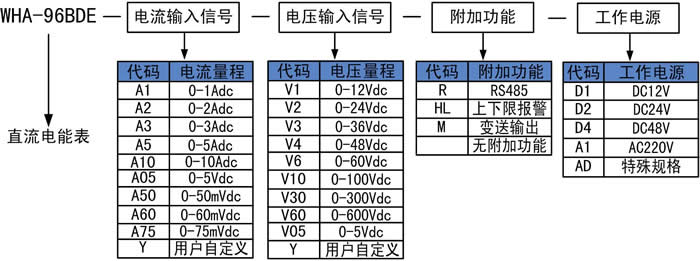

WHA-96BDE直流電能表的選型代碼

常用規格實例

型號：WHA-96BDE-A75V10-R-D2

精度：±0.5%

輸入：0~50Adc/0~75mVdc;0~100Vdc

顯示：0.00~99999KWH

電源：DC24V

描述：此直流電能表為0~50Adc直流電流信號經過分流器轉換成0~75mVdc信號輸入，0~100Vdc直流電壓信號輸入，5位LED數字顯示直流電能，輸出RS485通訊連接電腦，電源為DC24V。

詳細產品介紹請點擊下載 WHA-96BDE直流電能表.pdf
