THB-E系列熱電偶輸入安全柵的概述

THB-E系列熱電偶輸入安全柵接收危險區的熱電偶信號，經過線性化處理，變換成與溫度成線性的電壓或電流信號輸出到安全側。可選1入1出、1入2出?？稍诰€設置分度號和溫度范圍。安全柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。產品廣泛應用于化工、石油、冶金、天然氣、電力等各種行業，與各類本安儀表連接，作為本安防爆系統的關聯設備使用。

THB-E系列熱電偶輸入安全柵的特點

輸入、輸出、電源三方完全隔離，抗干擾能力強

可編程的安全柵，在線設置分度號和溫度范圍

精度高，線性度高，長期運行穩定性高

模塊化設計，體積小，功耗低，適合密集安裝

結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單

THB-E系列熱電偶輸入安全柵支持帶電熱插撥裝卸方便、精度高、線形度高、抗干擾性強、長期工作的穩定性

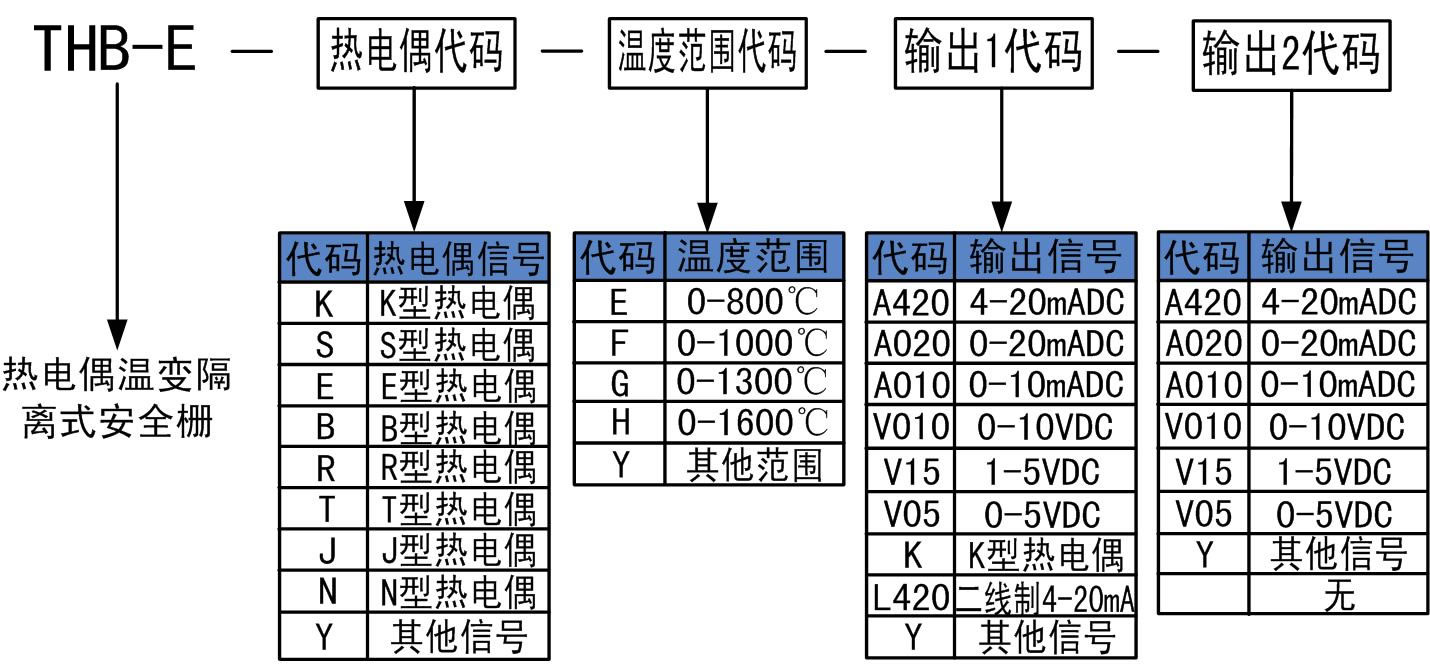

THB-E系列熱電偶輸入安全柵的選型代碼

THB-E系列熱電偶輸入安全柵的常用規格實例

舉例 1 輸入：危險區，一路K型熱電偶，溫度范圍0~800℃，輸出：安全區，一路4~20mADC，工作電源：DC24V

訂貨型號：THB-E-K-E-A420

舉例 2 輸入：危險區，一路S型熱電偶，溫度范圍0~1300℃，輸出：安全區，兩路4~20mADC，工作電源：DC24V

訂貨型號：THB-E-S-G-A420-A420(或縮寫為：THB-E-S-G-2A420)

舉例 3 輸入：危險區，一路K型熱電偶，溫度范圍0~1000℃，輸出：安全區，二線制4~20mADC，工作電源：輸出回路供電

訂貨型號：THB-E-K-F-L420

TH系列熱電偶輸入安全柵的安裝與拆卸

                           底座插拔                                                                安裝與拆卸

詳細產品介紹請點擊下載 THB-E系列熱電偶溫變安全柵.pdf
