FPF頻率變送器用于測量交流頻率，隔離變送輸出線性直流信號，輸送給遠程裝置、計算機、自動化控制系統等

測量：單相，三相系統

輸入范圍：50±5Hz, 50±1Hz,50±0.5Hz,0~60Hz

精度：±0.1%RO

輸出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號

安裝方式：35mm標準導軌、底座螺釘安裝

FPF頻率變送器的技術條件

引用標準：GB/T 13850-1998（IEC688-1992）

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）電壓輸出額定 2mA 最大 5mA輸出

輸出負載影響：＜0.1% （額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，電壓最大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min   IEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度最小±3%，零點最小±1%

磁場影響：0.4kA/m 磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

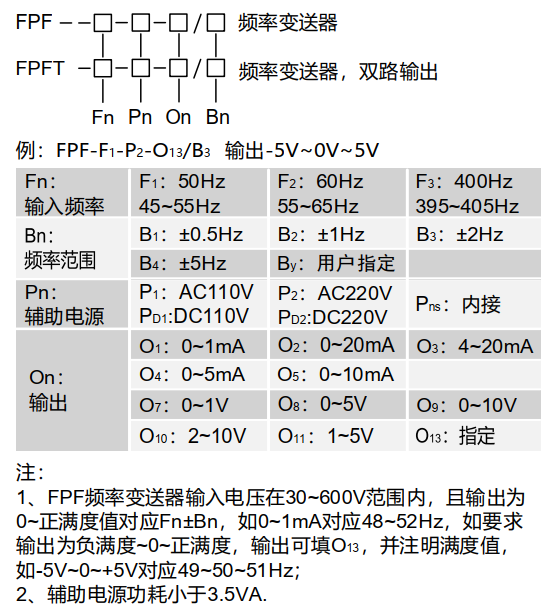

FPF頻率變送器的選型代碼

常用規格實例

Model:FPF-F1-P2-O3/B

Class: ±0.2%

Input: 45~55Hz,100Vac, 50Hz

Output:4~20mAdc

Aux.power:AC220V

描述：此型號為頻率變送器，45~55Hz工頻頻率信號輸入，輸出4~20mAdc, 工作電源AC220V

FPF頻率變送器的詳細資料請點擊下載FPF頻率變送器.pdf

更多FP系列電量變送器的產品資料請點擊下載FP系列電量變送器.pdf
