多功能直流電能表的接線方式
發布時間:2019-09-27 14:03:34 點擊次數:11224

在光伏系統、移動電信基站、直流屏等電力監控中通常需要測量系統中的用電量,充電量和放電量等,更需要連接電腦,實現在電腦中讀出。蘇州昌辰WHA-96BDE多功能直流電能表可滿足此需求,可以同時測量直流電路上的電流、電壓、功率、正反向電能,更可選配RS485通信接口,通過標準的Modbus-RTU協議,與各種組態系統兼容,從而把前端采集到的直流電參量實時傳 送給系統數據中心。

WHA-96BDE多功能直流電能表的接線方式如下:

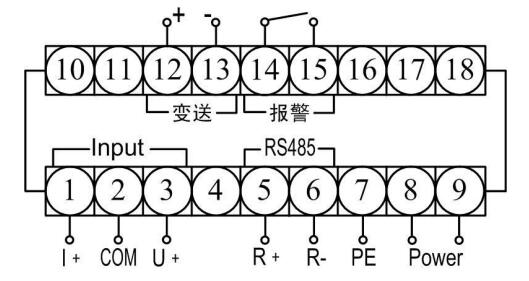

典型接線一:測量顯示電壓、電流、功率和正反向電能, 選配一路 RS485+一路變送輸出+一組報警輸出,接線如圖一。


圖一

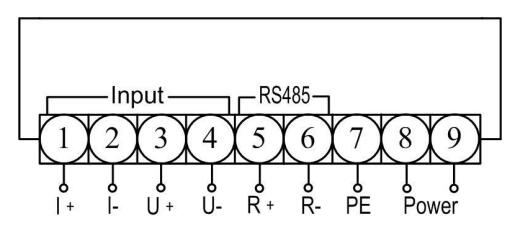

典型接線二:測量顯示電壓、電流、功率和正反向電能, 選配一路 RS485 輸出,電壓、電流輸入端相互隔離,接線如圖二。


圖二



WHA-96BDE多功能直流電能表的電流電壓輸入端幾種典型接線如下:

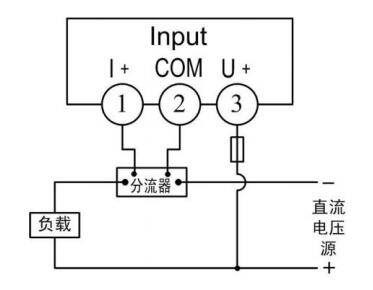

方案一:電流>10A,通過分流器接入,電壓<1000V,直接接入,接線如圖三;
注:分流器需串在負載和直流電壓源的負極端,若現場只能串在正極端,訂貨時需特殊說明。


圖三

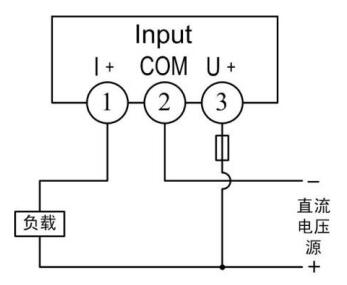

方案二:電流≤10A,直接接入,電壓<1000V,直接接入,接線如圖四;


圖四

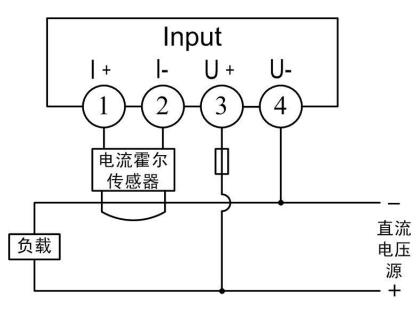

方案三:電流>10A,通過霍爾傳感器接入,電壓<1000V,直接接入 儀表電流、電壓輸入端相互隔離,接線如圖五;


圖五
